TRANSFER/GE H5

Descrizione macchina TRANSFER/GE H5

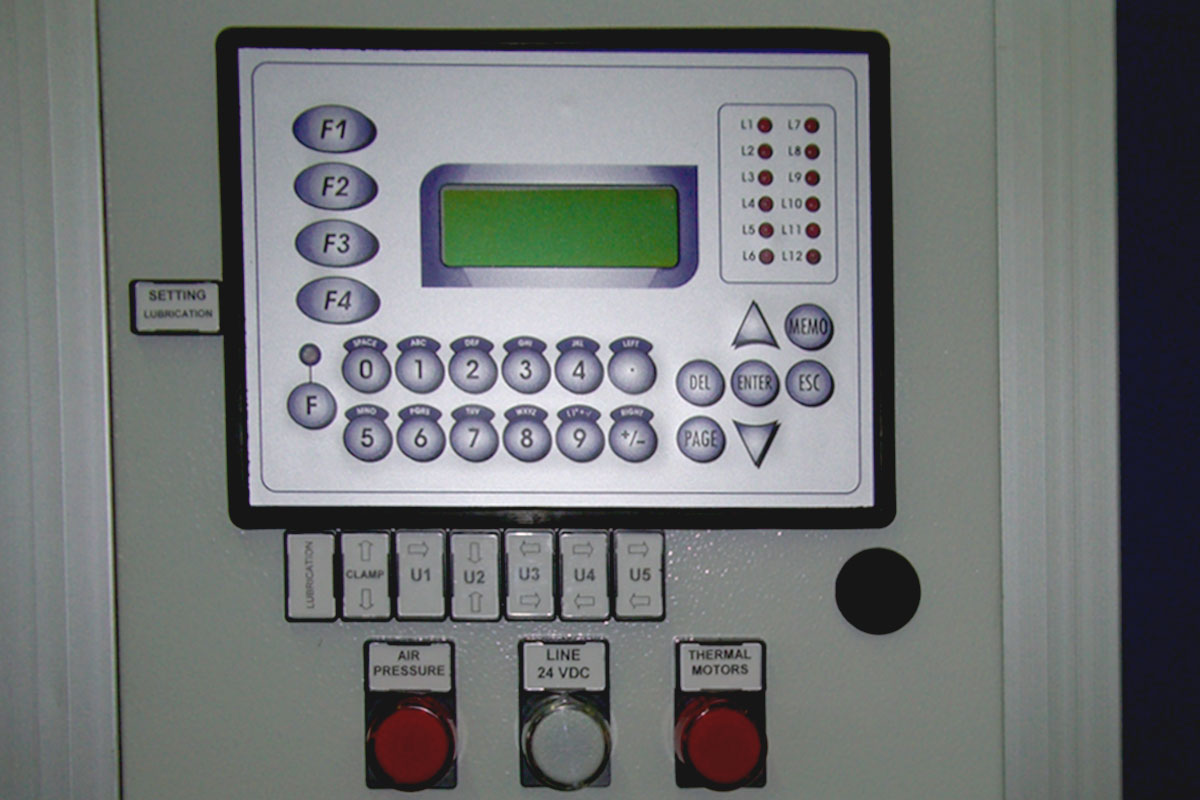

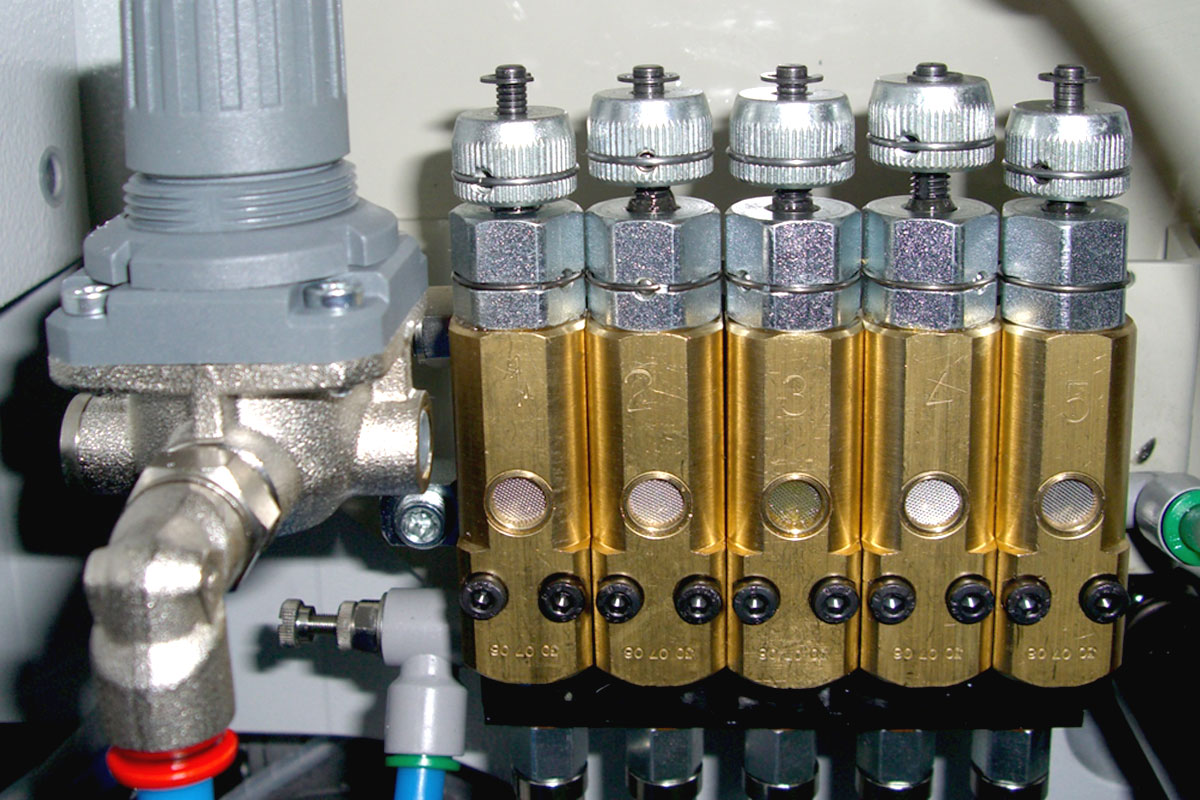

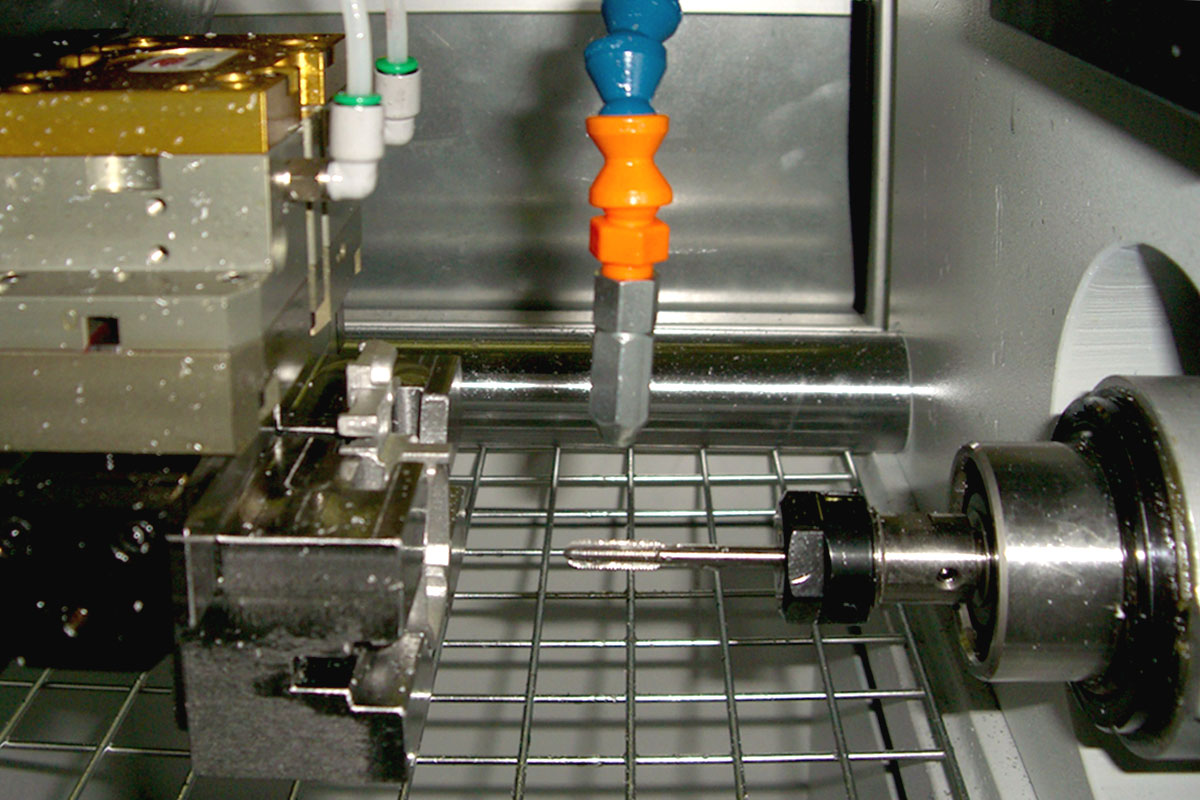

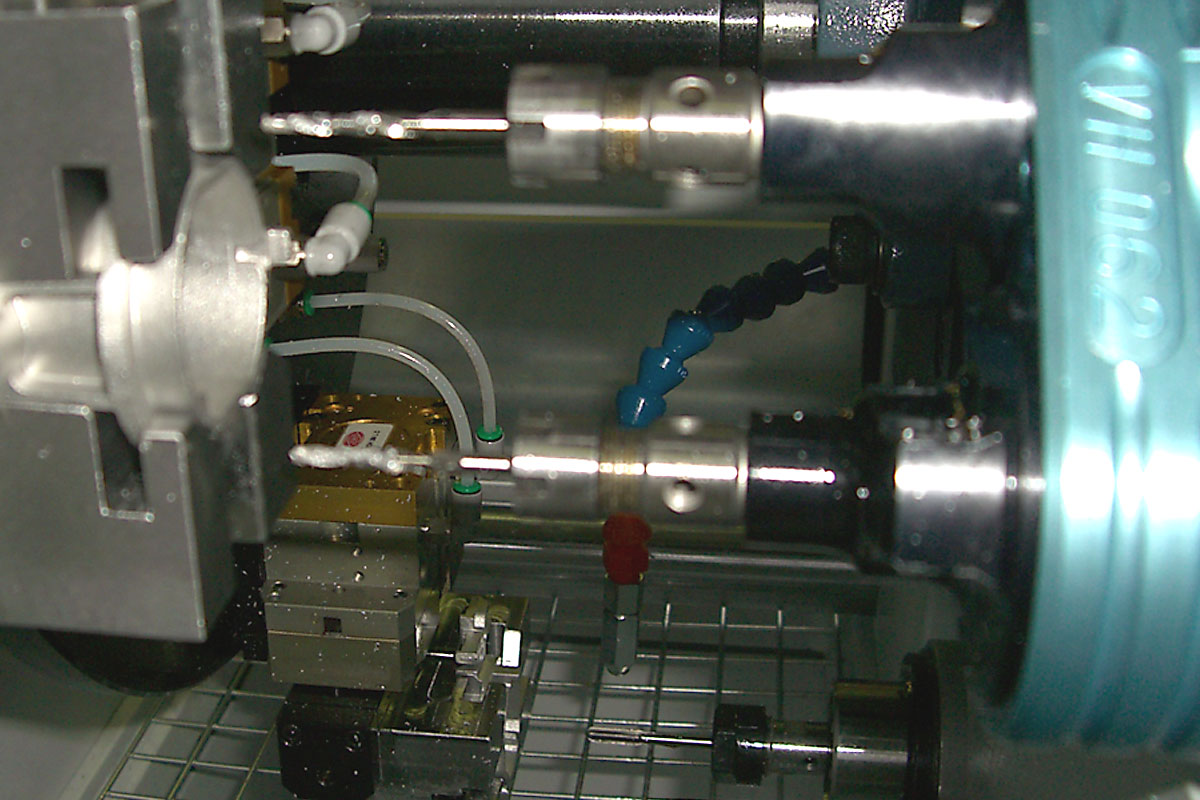

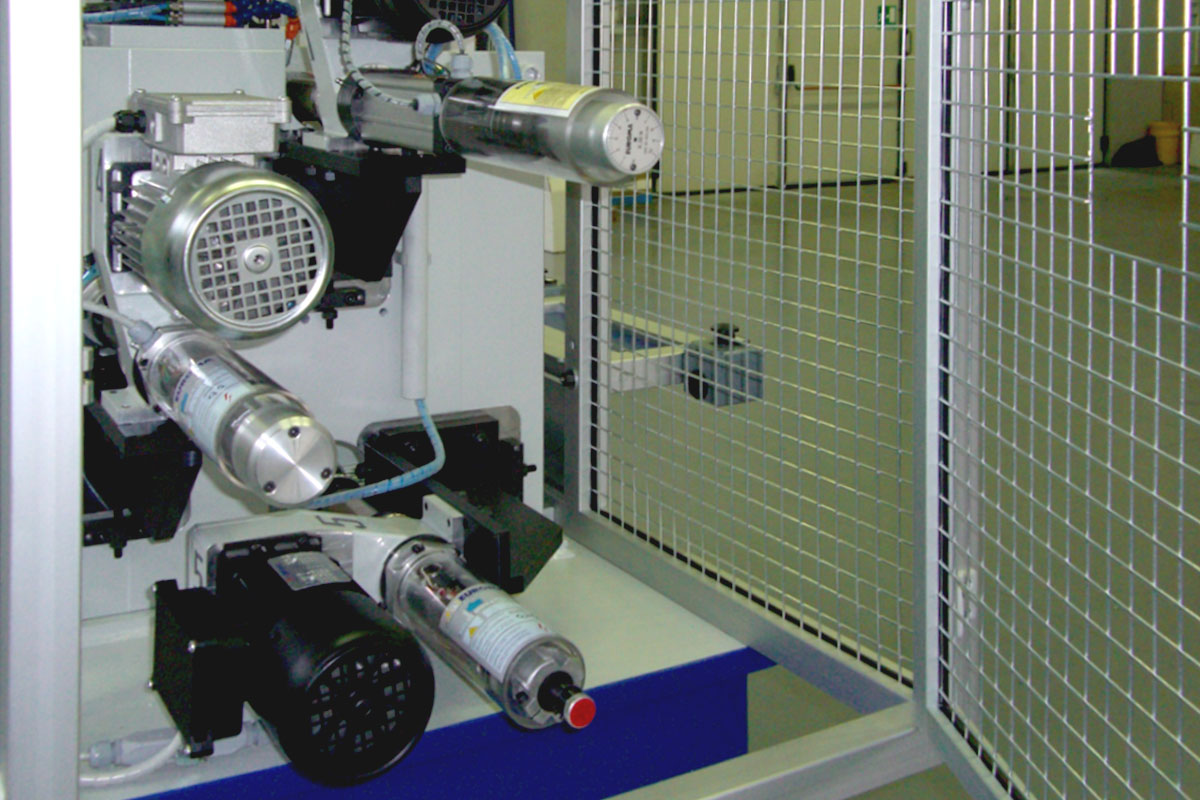

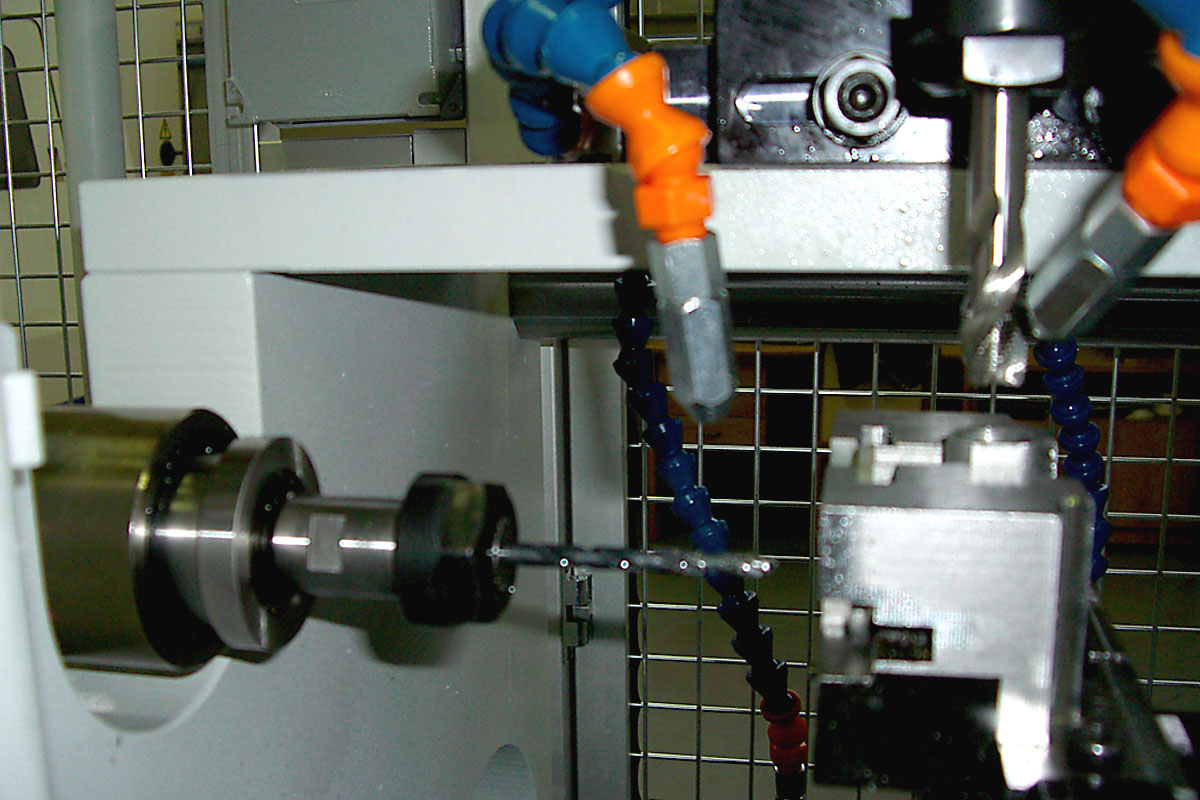

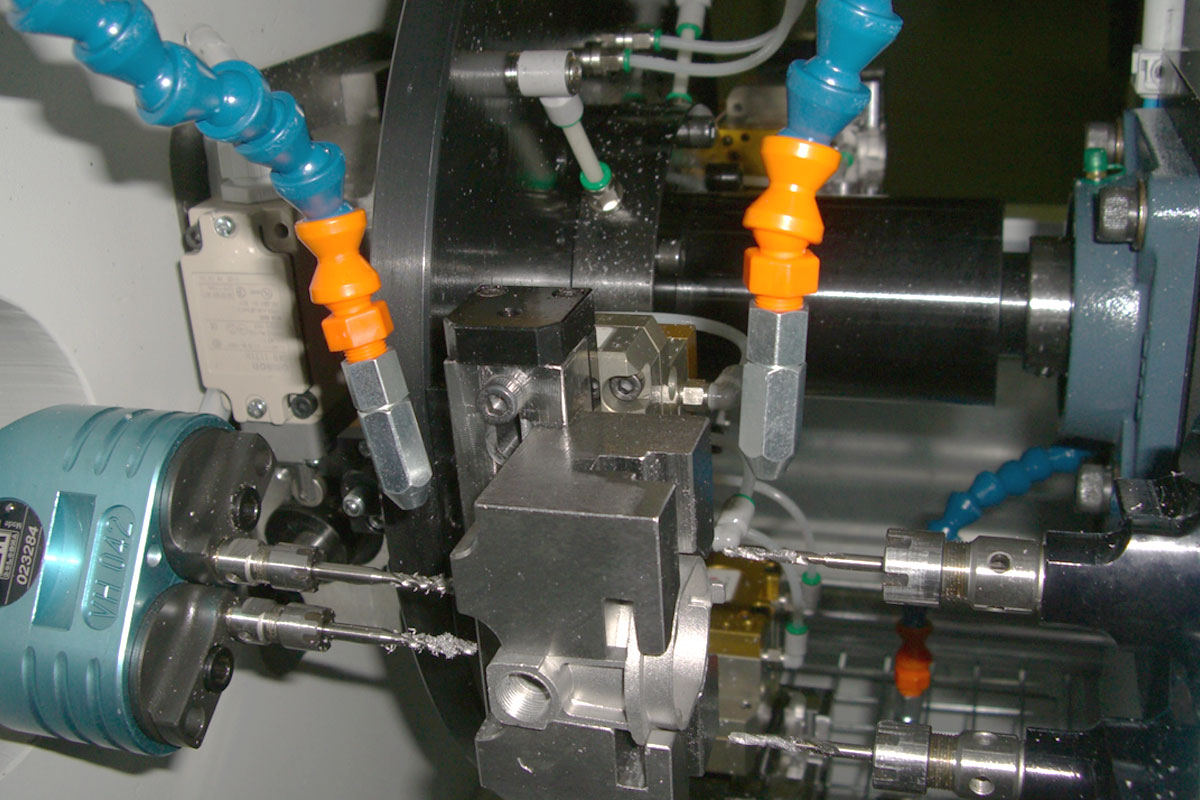

Electro Mac Srl offre alla propria clientela un parco macchinari altamente innovativo, con soluzioni per fonderie e lavorazioni meccaniche ad alta e altissima precisione. Anche nel campo della filettatura dell’alluminio, l’azienda ha sviluppato una serie di impianti industriali di primissimo livello, come la TRANSF-GeH5, un macchinario per filettatura dotato di 5 unità di lavoro e completo di qualunque accessorio integrativo per rendere la lavorazione sicura, semplice e veloce.
